土木工程师眼中巴黎圣母院火灾的一些资料

发生在昨夜的巴黎圣母院大火引起了大家广泛的关注，巴黎圣母院是全人类的艺术瑰宝。我第一次看到圣母院时也深为震撼。巴黎圣母院的大火是不幸的。而作为一名从事防灾减灾专业的土木工程师，我自然也非常关注此次巴黎圣母院火灾对其结构的影响。

以下信息本课题组收集自网络，不完整，仅供大家参考。

巴黎圣母院主结构如图1所示，其主结构为典型的欧洲教堂建筑，由砌体主拱（5）构成主结构，然后上部覆盖木结构屋顶。

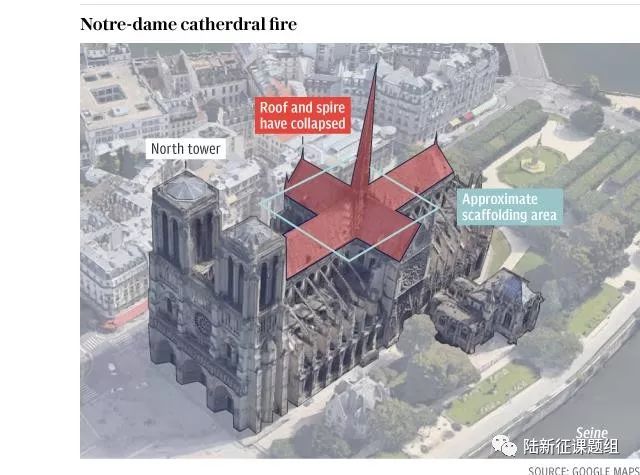

根据英国《卫报》消息，巴黎圣母院大火影响区域如图2所示。经过巴黎消防队员的艰苦战斗，巴黎圣母院的主体结构得到了保护，但是屋顶和塔尖已经不幸烧毁。

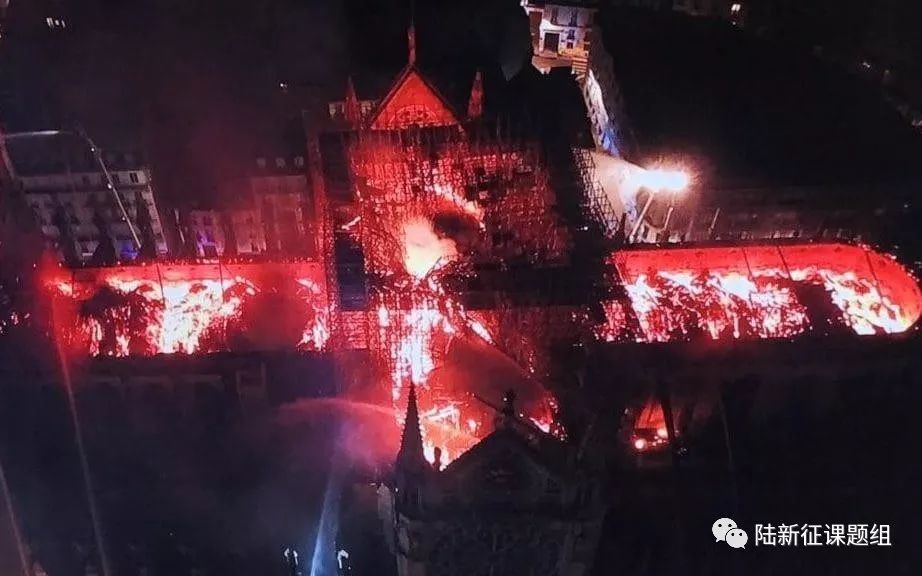

图3 被烧毁的屋顶，图片来源：英国《卫报》

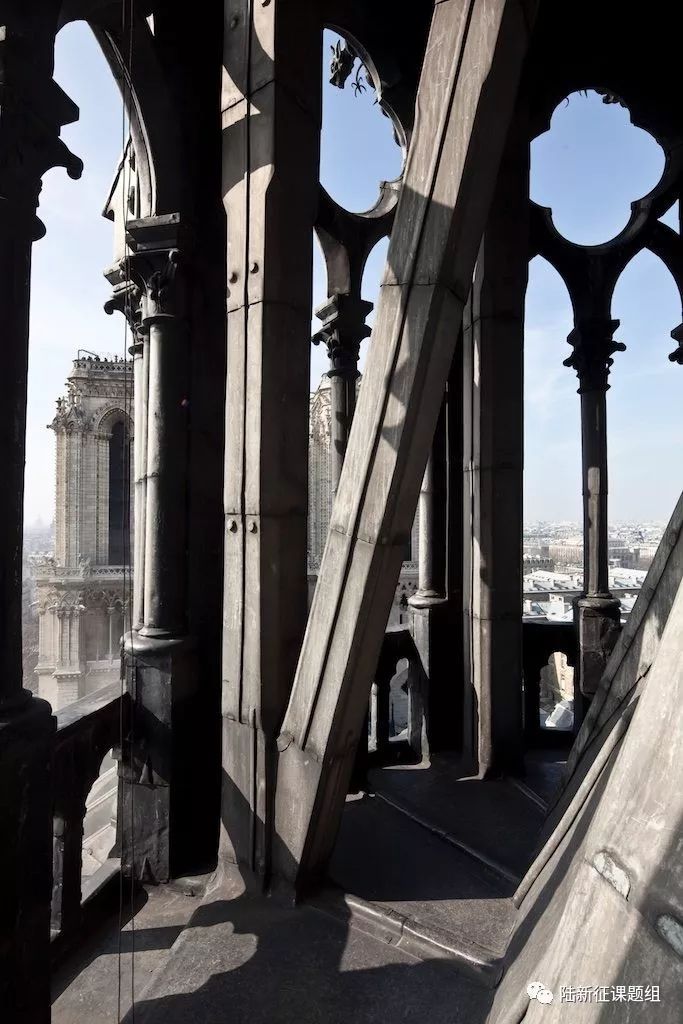

图4 保存下来的主结构，图片来源：英国《卫报》

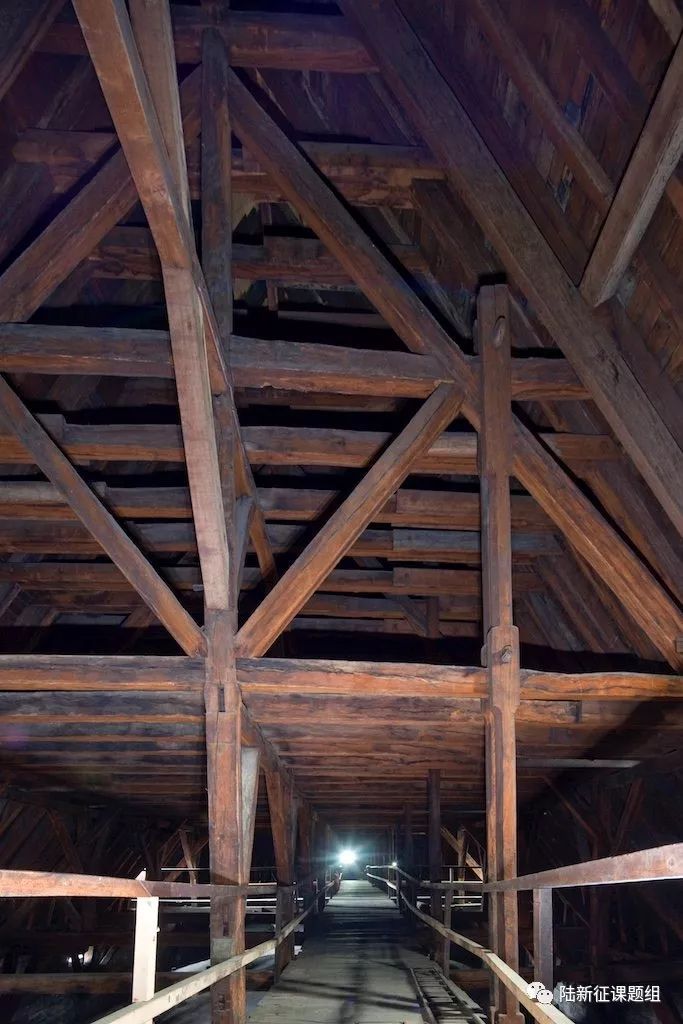

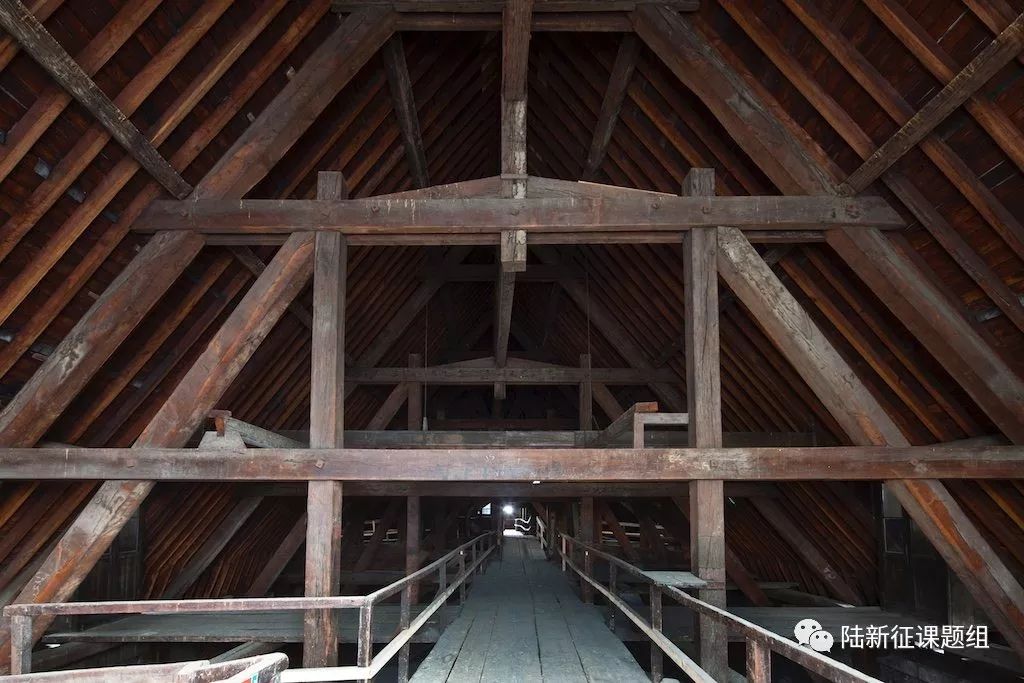

根据www.notredamedeparis.fr网站介绍，巴黎圣母院由于要建设哥特式的屋顶（角度达到55度），采用木结构来支撑其屋顶，其长度超过100m，中殿宽13m，横断面40m，高10m。最早的巴黎圣母院木结构建于1175-1182年，后可能由于火灾或者教堂改建，现在中殿木屋架建于1220年到1240年之间。这次火灾受损最严重的就是这些木屋架。

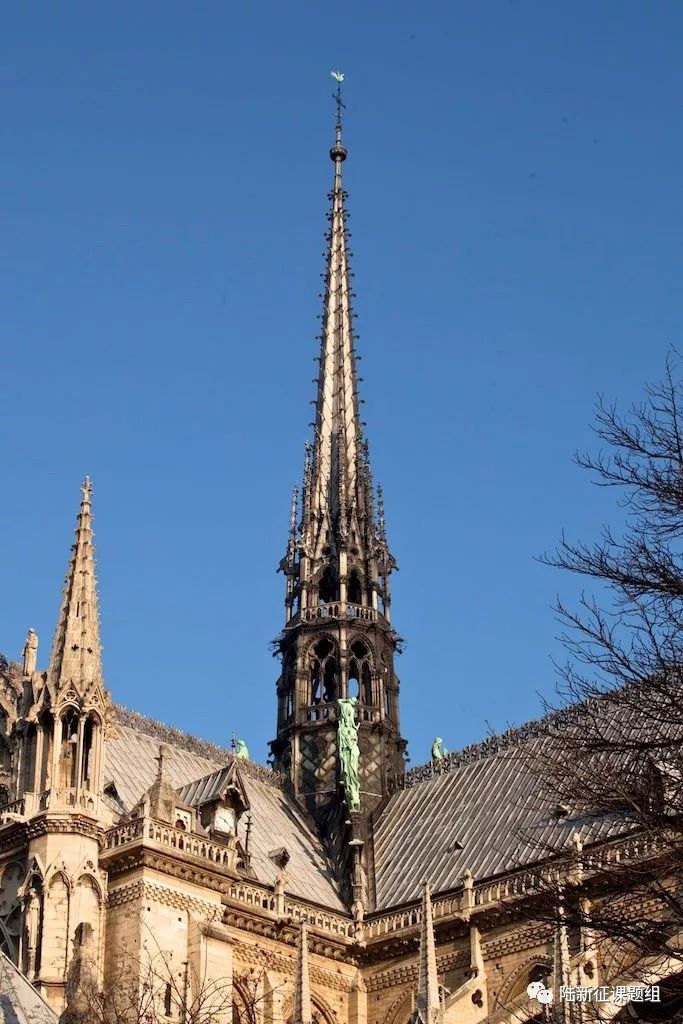

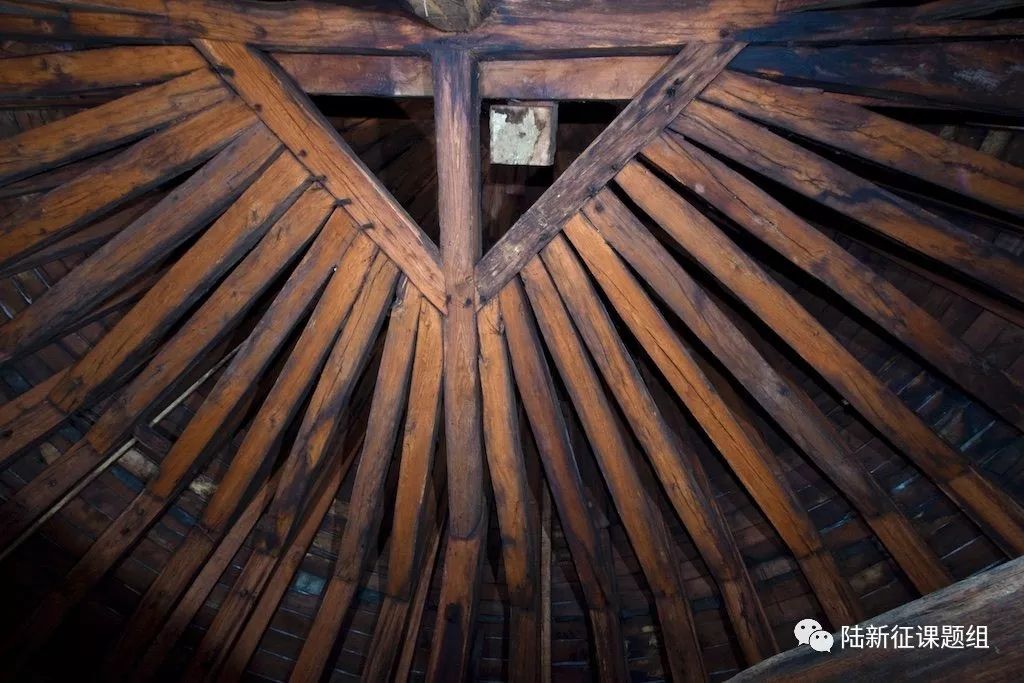

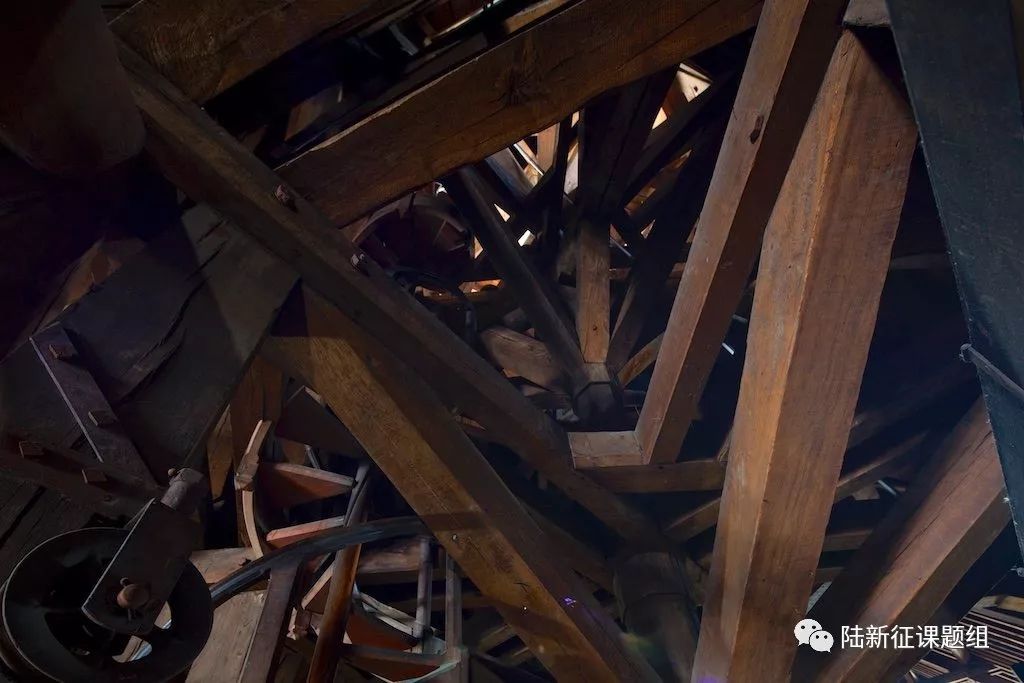

另一个毁于大火的塔尖（Arrow或者Spire），这是巴黎圣母院的标志。据说尖顶顶部的公鸡包含三个圣物（relics，我也不知道怎么翻译）：一部分圣洁的荆棘冠冕，一个圣丹尼斯（SaintDenis）遗物和一个圣吉纳维芙（SaintGenevieve）遗物。在1250年左右的建起了第一个塔尖。这是一座钟楼，在十七世纪最多有五个钟。塔尖使用了500吨木材，250吨铅，离地面93m。

巴黎圣母院的大火是全人类文明的一个悲剧。木结构防火、抗火研究的必要性不言而喻，土木工程防灾减灾任重道远。
